IP防尘防水等级测试

IP防护等级的表示方式

1.在电子产品中，IP另一种意思为防水防尘等级

IP(International Protection)防护等级系统是由IEC(International Electro Technical Commission)所起草。将灯具依其防尘、防止外物侵入、防水、防湿气之特性加以分级。这里所指的外物包含工具、人的手指等均不可接触到灯具内之带电部分，以免触电。

IP防护等级是由两个数字所组成，第一个数字表示灯具防尘、防止外物侵入的等级;第二个数字表示灯具防湿气、防水侵入的密闭程度。数字越大，表示其防护等级越高，两个标示数字所表示的防护等级如表一及表二。

IP等级系统提供了一个以电器设备和包装的防尘、防水和防碰撞程度来对产品进行分类的方法，这套系统得到了多数欧洲国家的认可，并在IEC529(BS EN 60529:1992)外包装防护等级(IP code)中宣布。

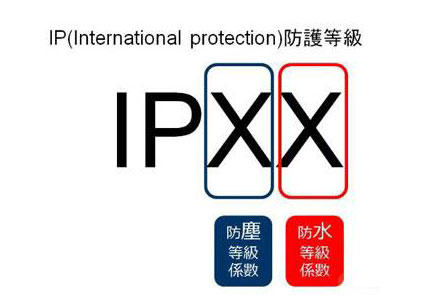

防护等级以IP后跟随两个数字来表述，数字用来明确防护的等级。

第一个数字表明设备抗微尘的范围，或者是人们在密封环境中免受危害的程度。

第二个数字表明设备防水的程度。

数字:第一位数字--防尘;第二个数字--防水

第一个标示特性号码(数字)所指的防护程度

第一个标示数字 :

0 无防护 对外界的人或物无特殊之防护 IP0-

1 防止大于50mm的固体物体侵入 ，防止人体(如手掌)因意外而接触到灯具内部之零件。防止较大尺寸(直径大于50mm)的外物侵入 IP1-

2 防止大于12mm的固体物体侵入，防止人的手指接触到灯具内部之零件。防止中等尺寸(直径大于12mm，长度大于80mm)的外物侵入 IP2-

3 防止大于2.5mm的固体物体侵入，防止直径或厚度大于2.5mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP3-

4 防止大于1.0mm的固体物体侵入，防止直径或厚度大于1.0mm之工具、电线或类似的细小的外物侵入而接触到灯具的内部零件 IP4-

5 防尘，完全防止外物侵入。虽不能完全防止灰尘侵入，但侵入的灰尘的量并不会影响灯具的正常操作 IP5-

6 尘密 完全防止外物侵入，且可完全防止灰尘侵入 IP6-

第二个标示特性号码(数字)所指的防护程度

第二个标示数字:

0 无防护 对外界的人或物无特殊之防护 IP-0

1 防止滴水侵入， 垂直滴下的水滴(如凝结水)对灯具不会造成有害影响 IP-1

2 倾斜15°时仍可防止滴水侵入 ，当灯具由垂直倾斜至15°时，滴水对灯具不会造成有害影响 IP-2

3 防止喷洒的水侵入，防雨或防上与垂直的夹角小于60°之方向所喷洒的水进入灯具造成损坏 IP-3

4 防止飞溅的水侵入 ，防止各方向飞溅而来的水进入灯具造成损坏 IP-4

5 防止喷射的水侵入 ，防止来自各方向由喷嘴喷射出的水进入灯具造成损坏 IP-5

6 防止大浪的侵入 ，装设于甲板上的灯具，防止因大浪的侵袭而浸水造成损坏 IP-6

7 防止浸水时的水侵入 ，灯具浸在水中一定的时间或水压在一定的标准以下能确保不因进水而造成损坏 IP-7

8 防止沉没时的水侵入 ，灯具无限期的沉没早指定水压的状况下，能确保不因进水而造成损坏 IP-8

2.IP 表示Ingress Protection(进入防护)

等级的第一标记数字如IP6_ 表示防尘保护等级(6表示无灰尘进入，参见下表)

第二标记数字如IP_5 表示防水保护等级 (5 表示防护水的喷射，参见下表)

防止固体物质入侵

防水试验等级方法

⑴IPX 1

方法名称:垂直滴水试验

试验设备:滴水试验装置

试样放置:按试样正常工作位置摆放在以 1r/min 的旋转样品台上，样品顶部至滴水口的距离不大于 200mm 试验条件:滴水量为 10.05 mm/min

持续时间:10 min

⑵IPX 2

方法名称:倾斜 15°滴水试验

试验设备:滴水试验装置

试样放置:使试样的一个面与垂线成 15°角，样品顶部至滴水口的距离不大于 200mm。每试验完一个面后，换另一个面，共四次。

试验条件:滴水量为 30.5 mm/min

持续时间:4×2.5 min(共10 min)

⑶IPX 3

方法名称:淋水试验

试验方法:

a。摆管式淋水试验

试验设备:摆管式淋水溅水试验装置

试样放置:选择适当半径的摆管，使样品台面高度处于摆管直径位置上，将试样放在样台上，使其顶部到样品喷水口的距离不大于 200mm ，样品台不旋转。

试验条件:水流量按摆管的喷水孔数计算，每孔为 0.07 L/min ，淋水时，摆管中点两边各 60° 弧段内的喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 60°，共 120°。每次摆动(2×120°) 约 4s

试验时间:连续淋水 10 min

b。喷头式淋水试验

试验设备:手持式淋水溅水试验装置

试样放置:使试验顶部到手持喷头喷水口的平行距离在 300mm 至 500mm 之间

试验条件:试验时应安装带平衡重物的挡板，水流量为 10 L/min

试验时间:按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积)，最少 5 min

⑷IPX 4

方法名称:溅水试验

试验方法:

a.摆管式溅水试验

试验设备和试样放置:与上述 IPX 3 之 a 款均相同;

试验条件: 除后述条件外，与上述 IPX 3 之 a 款均相同;喷水面积为摆管中点两边各 90°弧段内喷水孔的喷水喷向样品。被试样品放在摆管半圆中心。摆管沿垂线两边各摆动 180°，共约 360°。每次摆动 (2×360°) 约 12s

试验时间:与上述 IPX 3 之 a 款均相同 (即10 min)。

b.喷头式溅水试验

试验设备和试样放置:与上述 IPX 3 之 b 款均相同;

试验条件:拆去设备上安装带平衡重物的挡板，其余与上述 IPX 3 之 b 款均相同;

试验时间:与上述 IPX 3 之 b 款均相同， 即按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 5min

⑸IPX 5

方法名称:喷水试验

试验设备:喷嘴的喷水口内径为 6.3mm

试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ，水流量为 12.5 L/min (750 L/h)

试验时间:按被检样品外壳表面积计算，每平方米为 1 min (不包括安装面积) 最少 3 min

⑹IPX 6

方法名称:强烈喷水试验;

试验设备:喷嘴的喷水口内径为 12.5 mm

试验条件:使试验样品至喷水口相距为 2.5m ~ 3m ，水流量为 100 L/min (6000 L/h)

试验时间:按被检样品外壳表面积计算，每平方米为 1 min(不包括安装面积)最少 3 min

⑺IPX 7

方法名称:短时浸水试验

试验设备和试验条件:浸水箱。其尺寸应使试样放进浸水箱后，样品底部到水面的距离至少为 1m。试样顶部到水面距离至少为 0.15m

试验时间: 30 min

⑻IPX 8

方法名称: 持续潜水试验;

试验设备，试验条件和试验时间: 由供需(买卖)双方商定，其严酷程度应比 IPX 7 高。

注意:另外，许多户外用电子产品也在强调漂浮能力。
